TH5000-5C密封条插拔力试验机

一. 试验机概述

插拔力试验机可对橡塑密封条进行拉伸、压缩、弯曲、撕裂、剪切、粘合力、插入力、拔出力、延伸伸长率等试验。

二. 试验机主机规格

A.高精度力量传感器: 5000N。 力量精度在±0.5% 以内。
B.  全程容量不分档； 全程力量最大解析度 1/5000,00。

C.动力系统:交流伺服电机+伺服驱动器＋滚珠丝杆＋光杆直线轴承＋同步带传动。
D. 控制系统: 采用Pulse Command控制方式使控制更精准 速度控制范围0.001~500 mm/min。具有快速粗调与慢速微调功能。 测试后自动回归原点、自动储存。
E. 数据传输方式：USB传输
F. 显示方式:HWT-300S测试软件计算机屏幕显示。
G. 简洁的全程一档与精密全程七档力量线性双校正系统。
H. 豪华测试界面软件可实现定速度、定位移（可设定保持位移）、定荷重（可设定力量保持时间）、定荷重增率、定应力增率、定应变增率等控制模式加上多阶控制模式可满足不同的测试要求。
I. 测试空间:测试宽度约320 mm ，行走空间800 mm（含夹具）

J.全程位移: 编码器2500 P/R，提升4倍精度 采用LINE DRIVE编码器抗干扰能力极强 位移解析0.001mm。
K. 安全装置:过载紧急停机装置、上下行程限定装置、 漏电自动断电系统、自动断点停机功能。
M. 手控方式：手动操作盒 .

三. 试验机软件功能介绍:
A. 测试标准模块化功能:提供使用者设定所需应用的测试 标准设定，范围涵盖GB、ASTM、DIN、JIS、BS…等。测试标准规范。
B. 试品资料:提供使用者设定所有试品数据，一次输入 数据永久重复使用。并可自行增修公式以提高测试数据契合性。
C. 双报表编辑:完全开放式使用者编辑报表，供测试者选择 自己喜好的报表格式（测试程序新增内建EXCEL报表 编辑功能扩展了以往单一专业报表的格局）
D. 各长度、力量单位、显示位数采用动态互换方式，力量单位T、Kg、N、KN、g、lb，变形单位mm、cm、inch。
E. 图形曲线尺度自动最佳化Auto Scale，可使图形以 最佳尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变 荷重-2点延伸图，以及多曲线对比。
F ．测试结果可以EXCEL格式的数 据形式输出。
G ．测试结束可自动存档、手动存档，测试完毕自动求算最大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x％荷重、断点荷重X％位移、等等。 数据备份：测试数据可保存在任意硬盘分区。
H ．多种语言随机切换：简体中文、繁体中文、英文。
I ．软件具有历史测试数据演示功能。

四. 拉力试验机附件
A. 一年保修卡及中文操作说明书各一份。
B. 随机赠送伺服控制试验夹具壹组。
C. 伺服控制电子万能试验机专用测试软件一份。
D. 品牌电脑一套、彩色打印机一台

五. 拉力试验机可测试项目

●拉伸应力 ●拉伸强度
● 扯断强度 ●扯断伸长率
● 定伸应力 ●定应力伸长率
● 定应力力值 ●撕裂强度
● 任意点力值 ●任意点伸长率

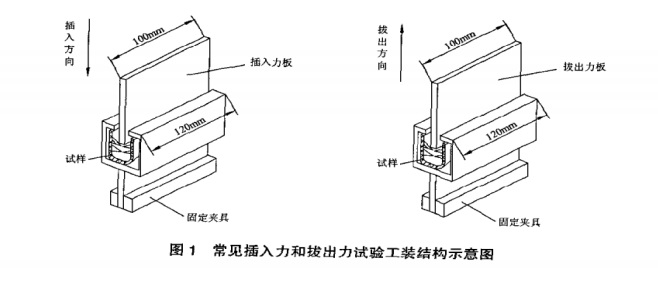

● 抽出力 ●粘合力及取峰值计算值

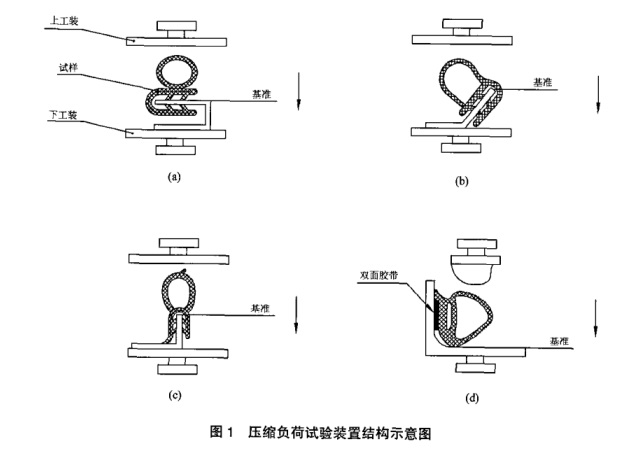

● 压力试验 ●剪切力剥离力试验
● 弯曲试验 ●拔出力穿刺力试验

六. 试验机主要计数指标
A ．荷重元：5000N区间选配
B ．力量解析度：1/500000
C ．力量准确度：±0.5％
D ．位移解析度：1/1000
E ．位移准确度：±0.5％
F ．大变形引伸计准确度：±1%mm
G ．速度范围：0.001－500mm/min
H ．行走空间：9000mm（含夹持器）
J ．测试宽度：320mm
K ．使用电源:∮220V 50HZ。
L ．功率：约750W
M. 机台尺寸:约540×900×1600 mm长×宽×高。
N. 机台重量:约200 kg。
